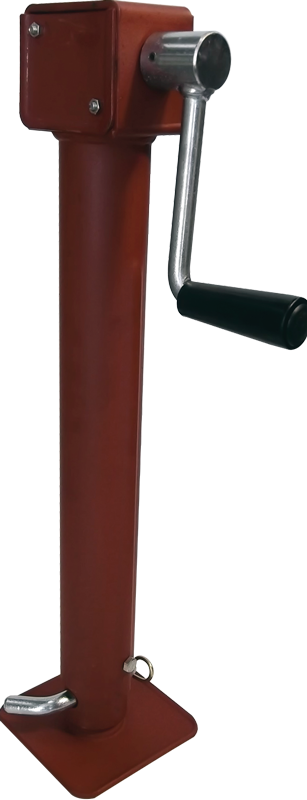

Støtteben STV3-01 med udveksling og hulbom

STV3-01 Støtteben Ø70 med vertikalt håndsving og forlængerrør

Type: STV3-01

Varenr.: 004-07001-6

Stilbar i spindel: 260 mm

Stilbar i hulbom: 220 mm

Yderrør: ø70 mm

Mellemrør: ø60 mm

Hulbom: ø48 mm

Fodplade: 150x150 mm

Spindel: TR28x5 mm

Udveksling: 1:1

Overfladebehandling: Rapitix primer – oxidrød

Konsol: K1,K2, K3, KH1 og M1

Støttelast: 3500 Kg.

Konsoller og beslag for SH1-01:

Konsol KH1-01

Beslag til at svejse på yderrøret
Konsol K2-01

Konsol som kan svejses på yderrør. Der er mulighed for at dreje støttehjulet / -benet op, når man tager hårnålesplitten ud.

Svejses et tilsvarende stykke rør et andet sted på vognen / maskinen, så kan man sætte støttehjulet / -benet på en anden position, hvor det ikke er i vejen.
Konsol K1-01

Konsol til at svejse på ø70 mm yderrør. Passer sammen med beslag M1-01.
M1-01

Konsol til at svejse på maskinen / vognen. Passer sammen med K1-01.
